概述

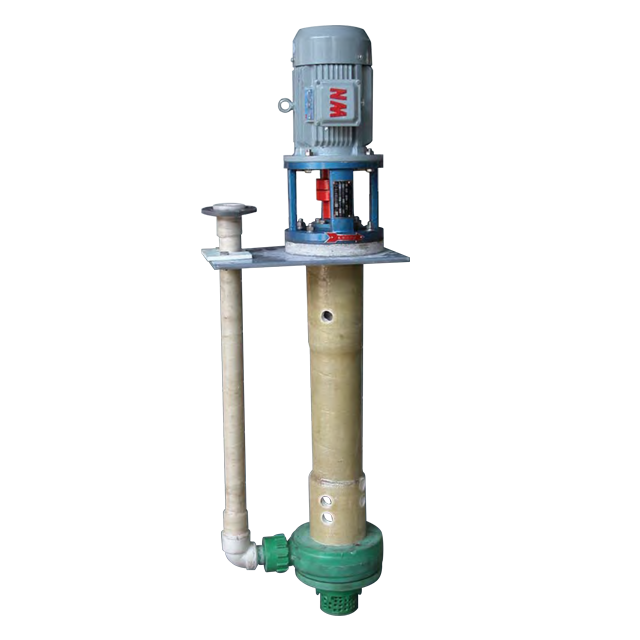

YU-1A型手提式液下泵是在YU-1型的基础上改进而成的，其过流部件既有用超高分子量聚乙烯（UHMWPE）整体模压而成的，也有用增强聚丙烯整体注塑而成的。该泵与YU-1泵的明显区别在于，将电机轴承与泵轴间加了联轴器，增强了泵头运转的稳定性，也给用户的维修提供了方便。

价格较经济，稳定性好，无泄漏之忧，液下深度≤1m。

一般稀酸、稀碱等腐蚀性，磨蚀性介质的低位输送。

安装使用及维修说明

1．安装：将泵垂直固定于所需的位置上，连接好出口管路。

2．启动：接通电源点启动，查看电机转动方向与泵上箭头是否一致，如不一致应重新接线调整电机；电机运转正常后再慢慢开启出口阀门至所需要的工作状态。

3．停车：先关闭出口阀门，再停电源。

4．拆卸：

a. 先拆下输液管7,旋开过滤罩20(过滤罩与泵盖之间为右旋螺纹),再旋下泵盖21（拆装时可利用泵盖上的两只拆装孔），然后依次拆下拼帽组件19、叶轮17、和轴套15(拼帽与轴之间为左旋螺纹);

b .旋下泵体13(右旋螺纹),拧下拼帽12(右旋螺纹),取下K型圈14。

5．装配：将已经磨损或损坏的零件更换后，按拆卸相反的顺序将泵组装好，装配时应特别注意各部位垫片的安装。不要多装或少装。

6．检查：装配完毕，应用手盘动联轴器，看看是否运转灵活，如转动不灵活或有不正常噪音，卡死等异常情况，应重新拆泵检查，清理异物，消除噪音，通过增减叶轮垫16调整叶轮与泵体之间的间隙，此间隙应保证在（1~2）mm之间，通过增减泵盖垫18调整叶轮与泵盖之间的间隙，此间隙应保证在（1~2）mm，安装好后，再盘联轴器，如此反复直到运转灵活方可接电，按启动程序使泵进入工作状态。

7．注意事项：由于该泵的大部分是塑料制成的，故不能对其进行强力冲击和扭曲，以免产生不必要的损坏。

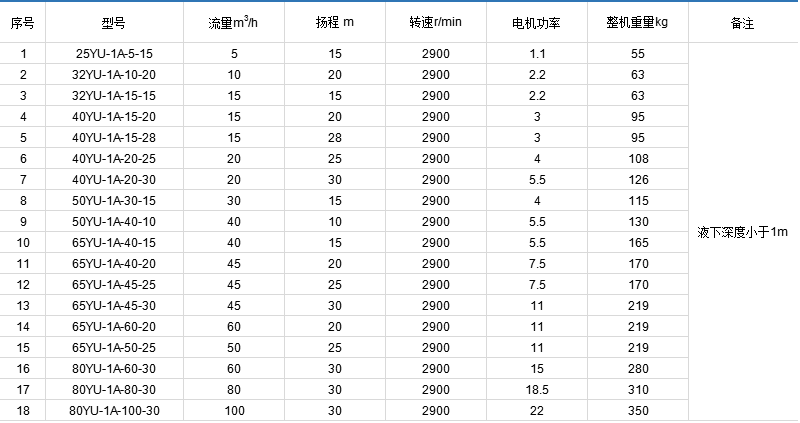

参数表

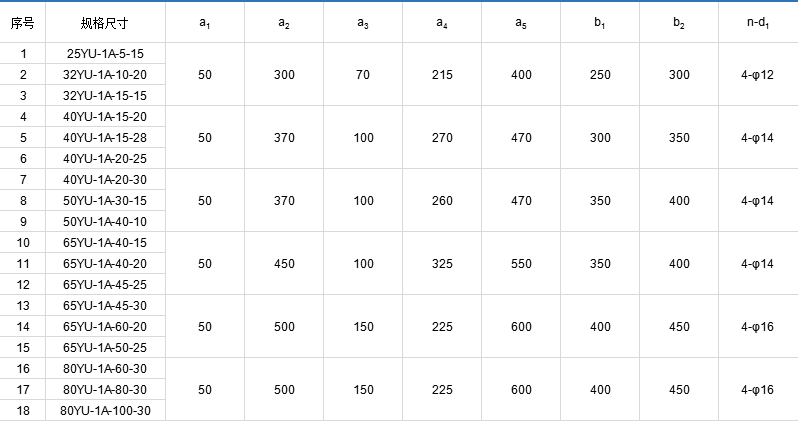

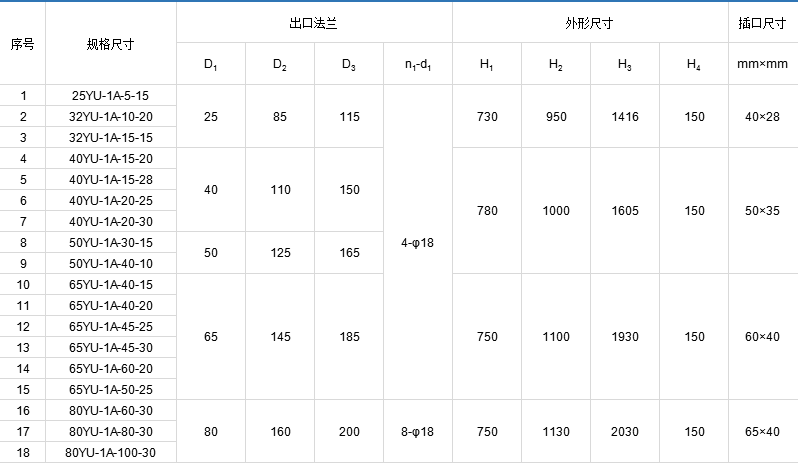

安装尺寸

	安装尺寸表的查对方法                 1、在性能参数表确定进口口径、配套电机转速r/min、配套功率KW三个主要参数后在同型号、安装尺寸表中找到相同时满足此三要素的泵的安装尺寸即为该泵的安装尺寸参数。                 2、电机转速在安装尺寸表中反应型式为                 ◆ KW-2为二极电机转速2900r/min                 ◆ KW-4为四极电机转速1450r/min                 ◆ KW-6……依次类推
