概述

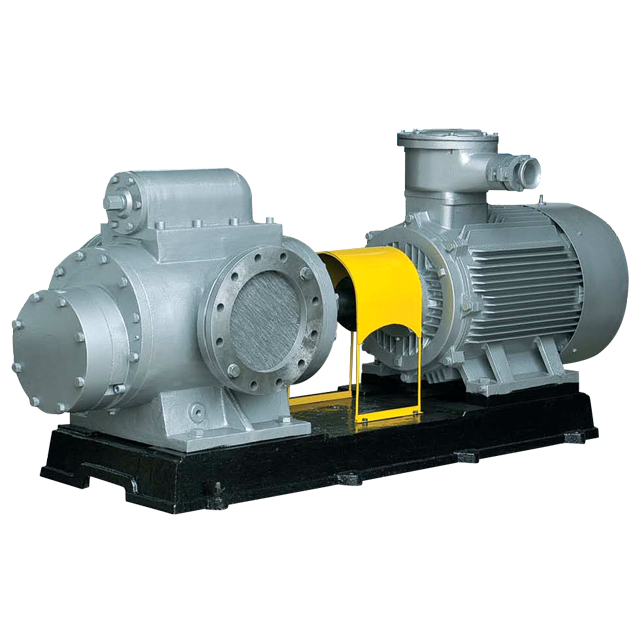

非密封型卧式双螺杆转子油泵是一种具有自吸能力的容积泵，适用于造船、石油化工等部门，用来运输滑油燃油及石油化工介质、糖浆、果汁等，也可用作污水处理及船底扫舱，其输送介质，粘度可达10000mm²/s，最高排出压力1.0mpa，流量范围4～1569m³/h。

特点

输送介质时无搅动、无脉动、输送平稳

自吸性能好、扫舱能力强

结构简单、寿命长及输送非润滑性介质

能在高温季节输送汽油等易挥发性的油品。

型式

2GC、2LB型卧式双螺杆泵根据螺杆泵与泵体的材质分为四种型式：

◆ 2GC1、2LB1型：主、被动螺杆为整体式钢螺杆，一般输送滑油、柴油、渣油等。

◆ 2GC2、2LB2型：主、被动螺杆为组合式的钢芯铜螺杆，主要用来输送汽油、煤油、石脑油等易挥发油类。

◆ 2GC3、2LB3型：主、被动螺杆为组合式的钢芯。不锈钢螺杆，用于输送航空煤油的普通腐蚀性介质。

◆ 2GC4、2LB4型：主、被动螺杆为组合式的钢芯不锈钢螺杆，其余铸件部分为不锈钢铸造，主要用来输送腐蚀性较强的介质和食品液体。

2LB1和2GC1或2LB2-300-J

◆ 2LB和2GC — 表示卧式双螺杆泵

◆    （1）     — 表示主、被动螺杆为整体式双螺杆泵

◆    （2）     — 表示主、被动螺杆为组合式钢芯铜螺杆

◆     300       — 表示泵的额定流量m³/h

◆       J         — 表示泵的轴封为机械密封，无标注的为橡胶油封

2GC、2LB卧式双螺杆泵结构图

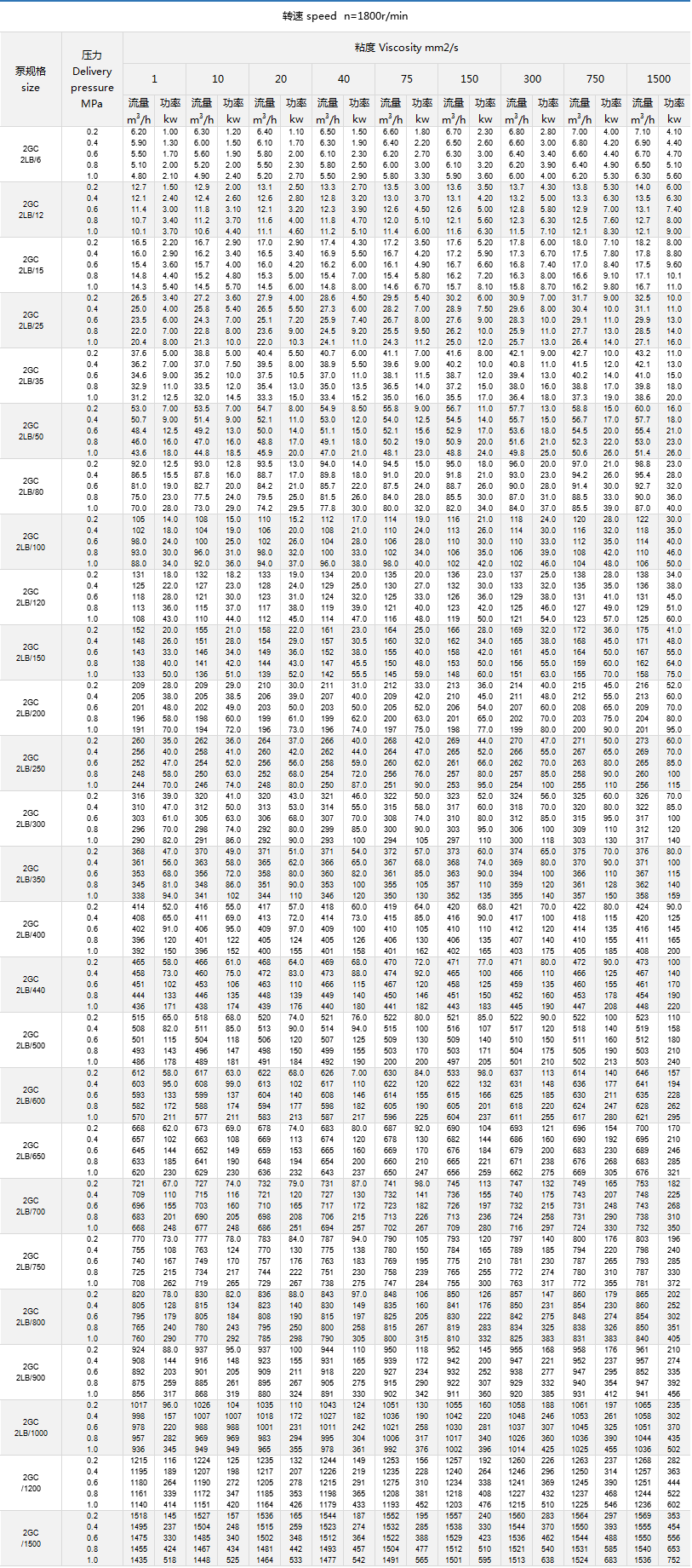

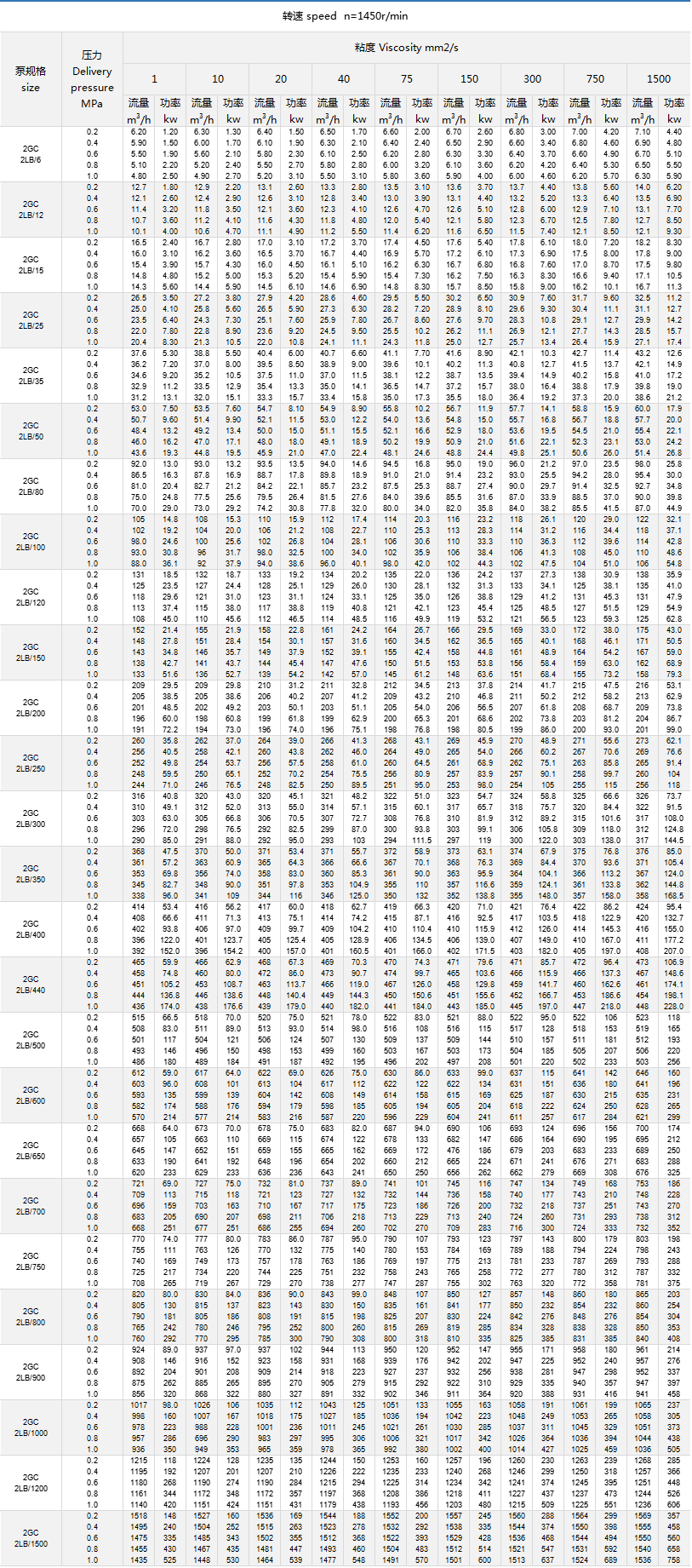

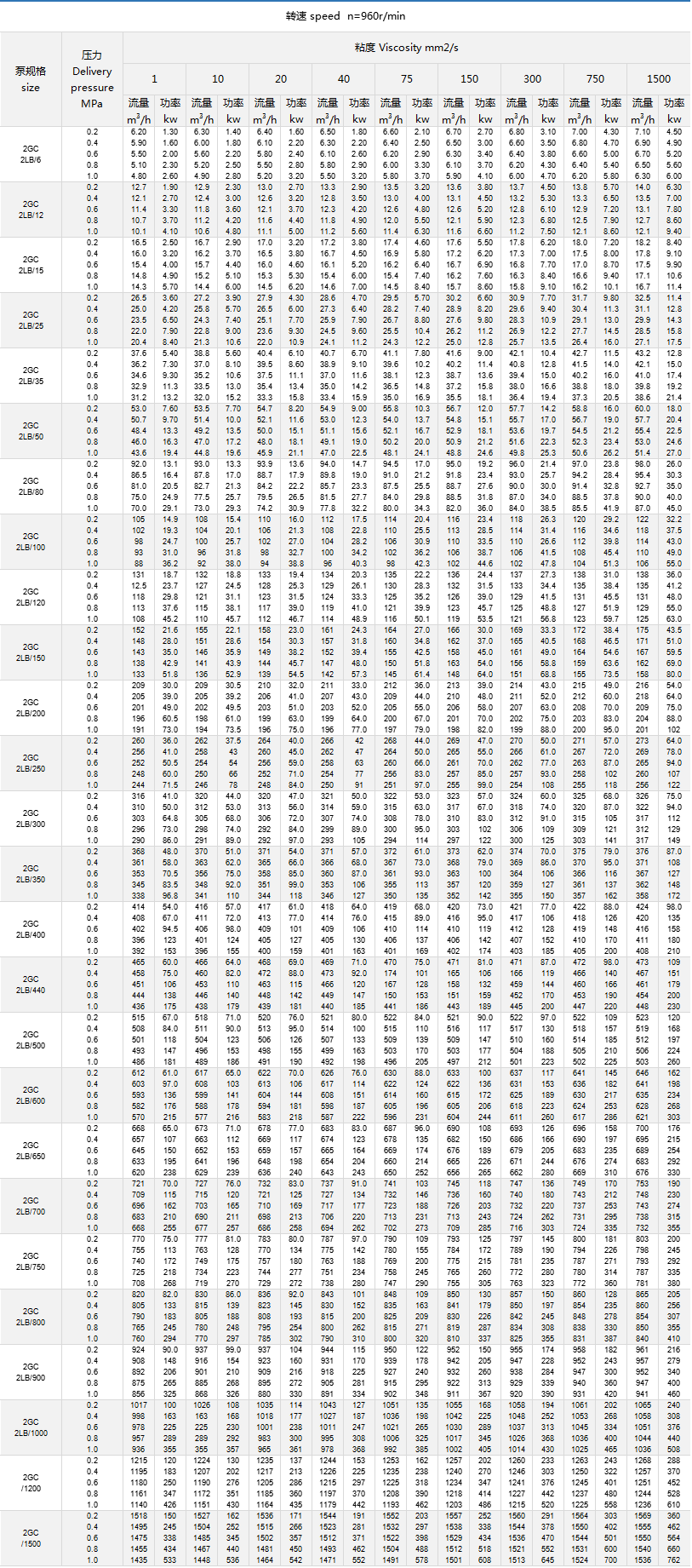

2LB、2GC系列卧式双螺杆泵性能

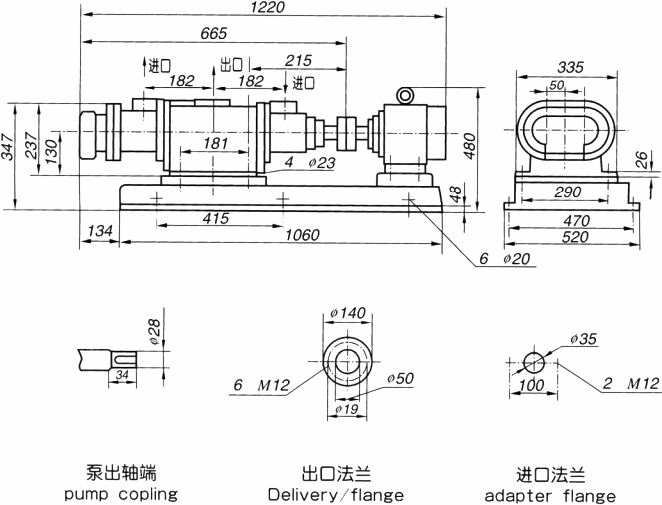

2GC、2LB-25-1000泵及泵组外型安装尺寸图

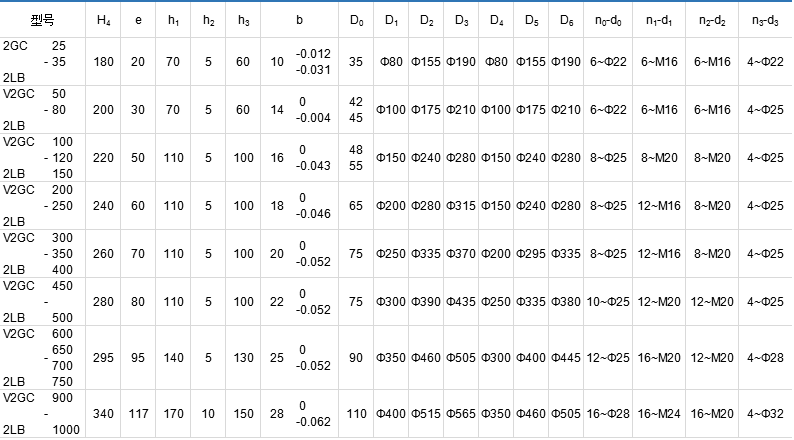

2GC、2LB双螺杆泵及泵组外型和安装尺寸表

2LB35-440泵及泵组外型和安装尺寸图（保留机型）

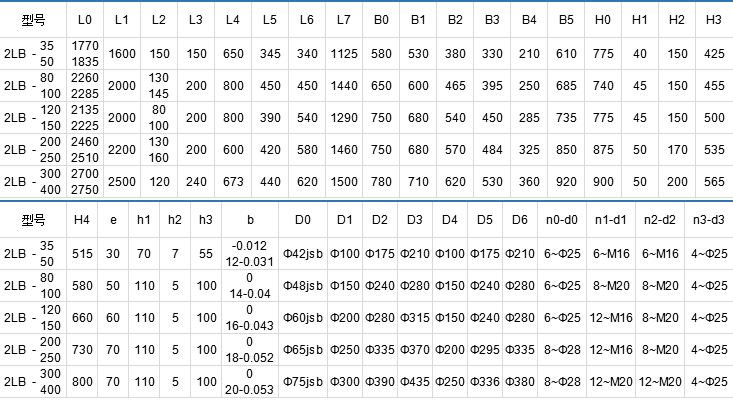

2LB泵及泵组外形和安装尺寸（保留机型）

2LB(6-12)泵组外型尺寸
