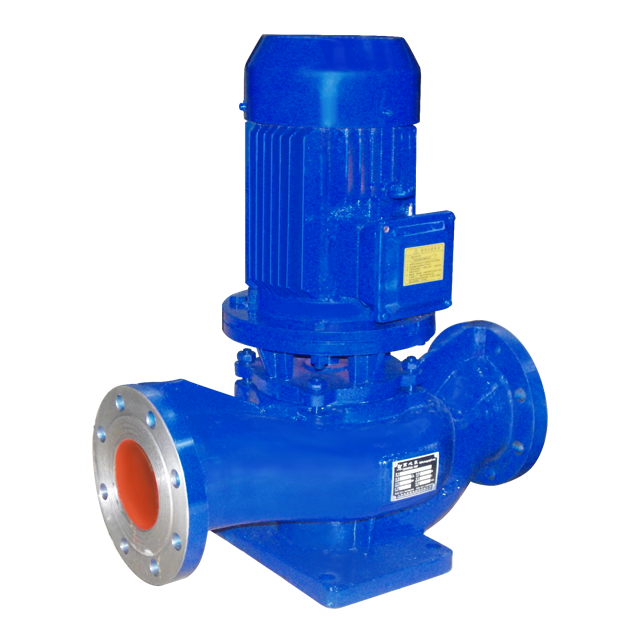

ISG型立式管道泵

ISG型系列单级单吸管道离心泵,是本单位科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质、场合等不同在ISG型基础上派生出热水泵、高温泵、耐腐蚀化工泵、油泵、防爆化工泵、低转速泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合最新国家机械部JB/T53058-93的标准要求。产品按国际IS02858标准设计制造。

概述

ISG型系列单级单吸管道离心泵,是本单位科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质、场合等不同在ISG型基础上派生出热水泵、高温泵、耐腐蚀化工泵、油泵、防爆化工泵、低转速泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合最新国家机械部JB/T53058-93的标准要求。产品按国际IS02858标准设计制造。

特点

1、泵为立式结构,进出口口径相同,且位于同一中心线上,可像阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小,噪音低。

3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。

4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

型号意义

主要用途

1、ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80°C。

2、IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵,使用温度120°C以下。

3、GRG型立式高温离心泵广泛适用于:能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,使用温度T<240°C。

4、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20°C~120°C。

5、YG型立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20°C~120°C。

6、IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃、易爆性化工液体。

7、ISGD、ISRD、ISSD、ISHD、ISYD、ISHYD型立式低转速离心泵,适用于要求环境噪声很低的场合及空调循环等。

工作条件

1、吸入压力≤1.0MPa,或泵系统最高工作压力≤1.6MPa,即泵吸入口压力-泵扬程≤1.6MPa,泵静压实验压力为2.5MPa。订货时请注明系统工作压力,泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40°C,相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

外形尺寸

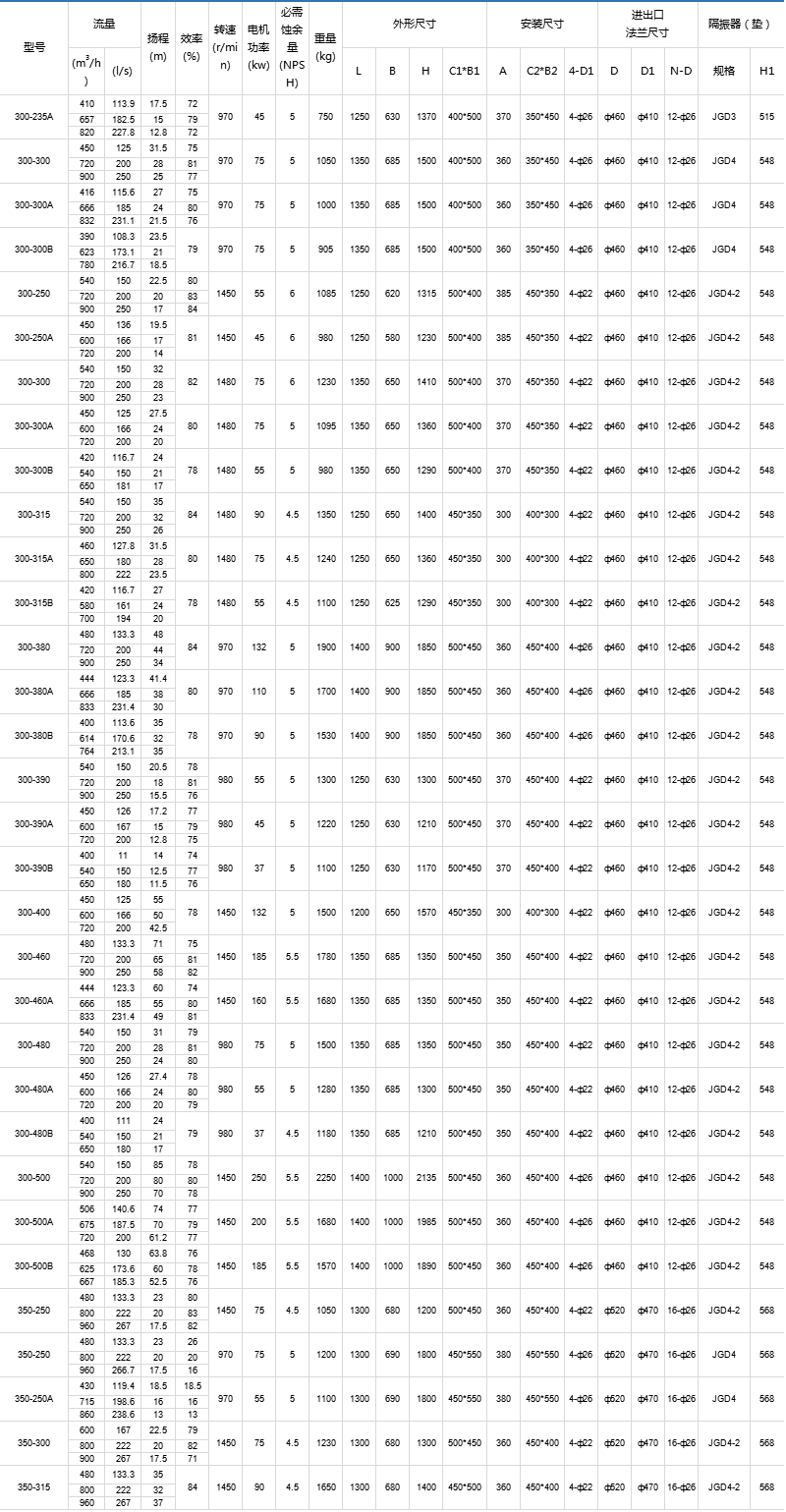

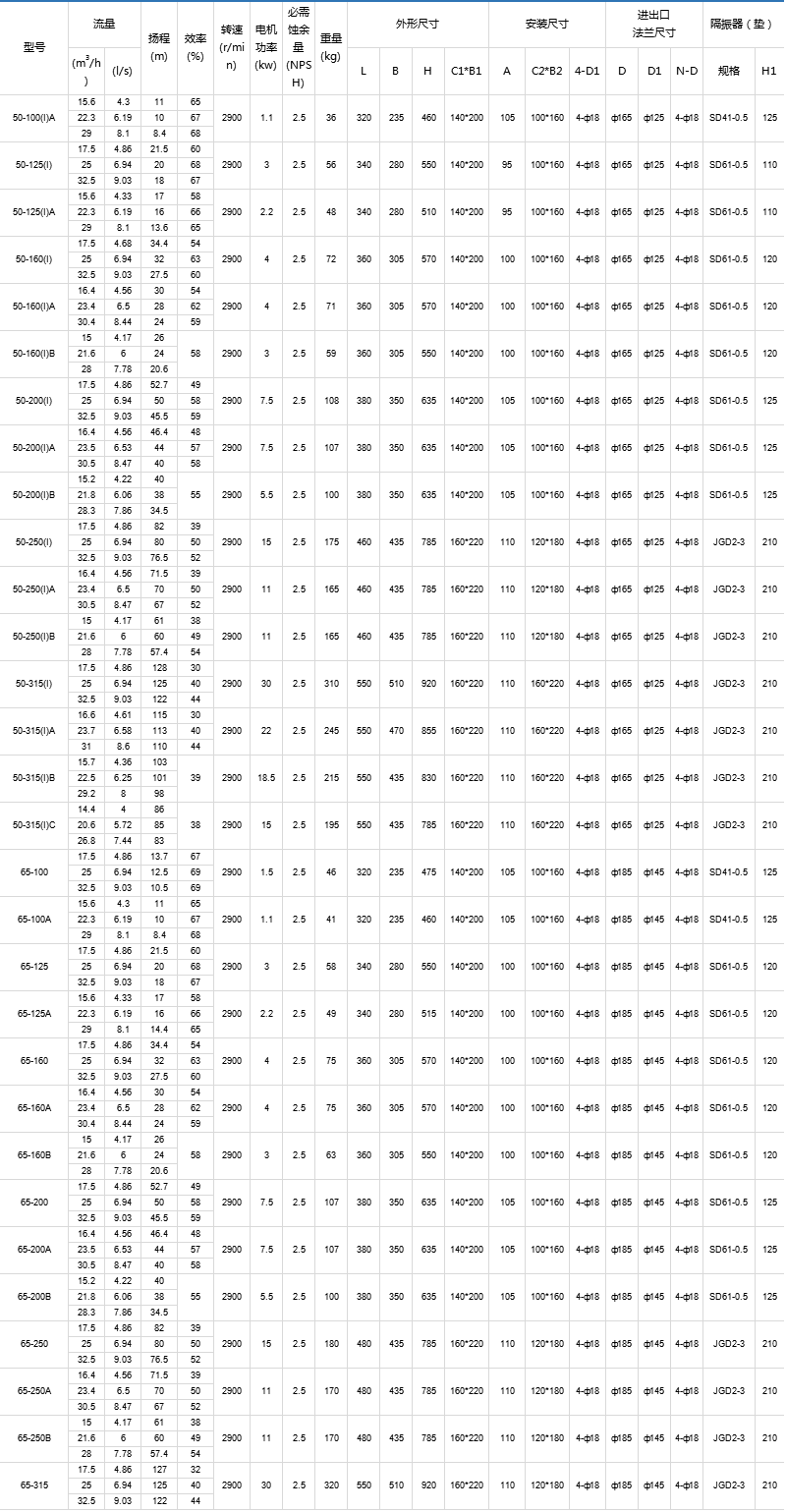

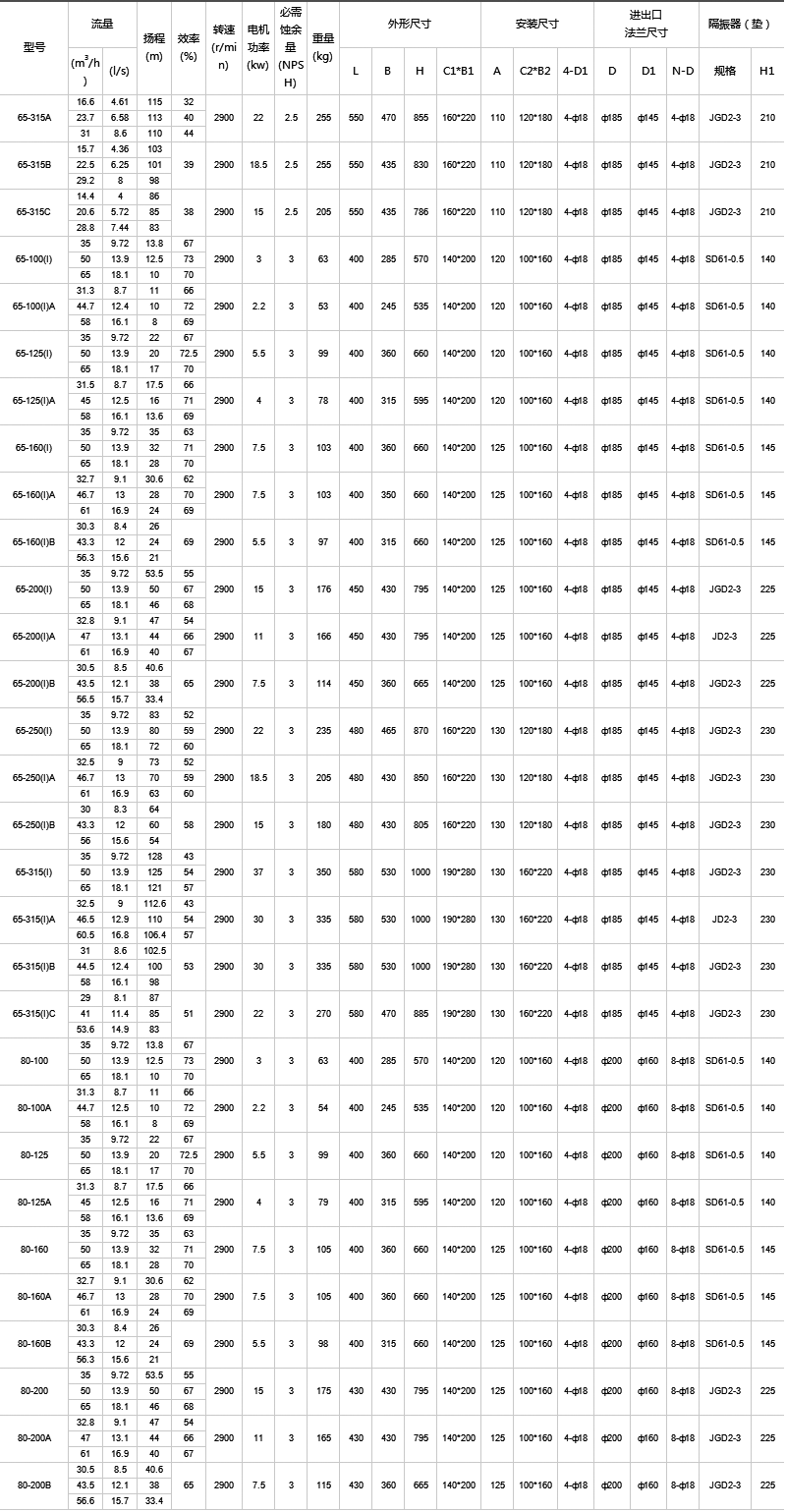

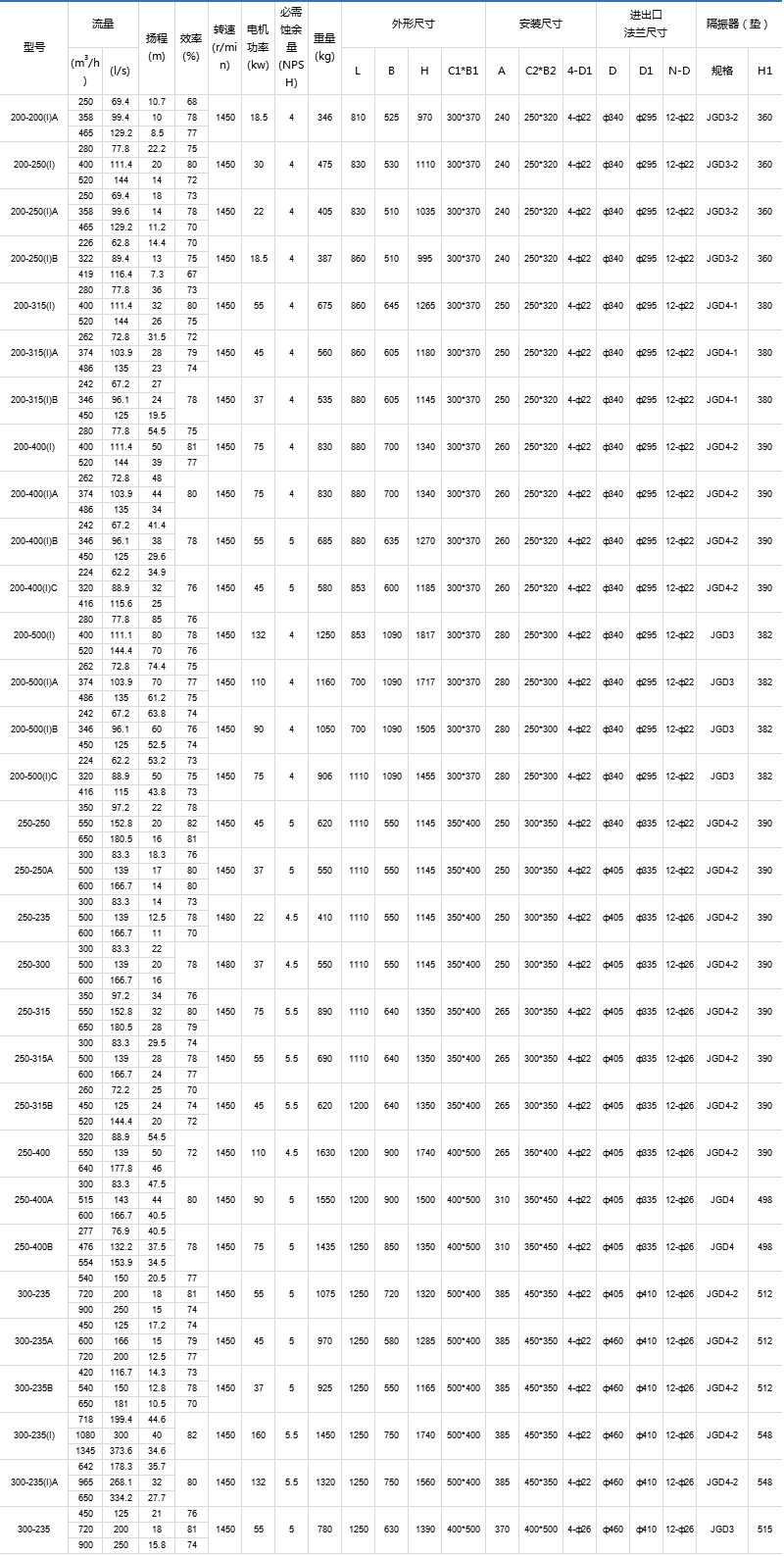

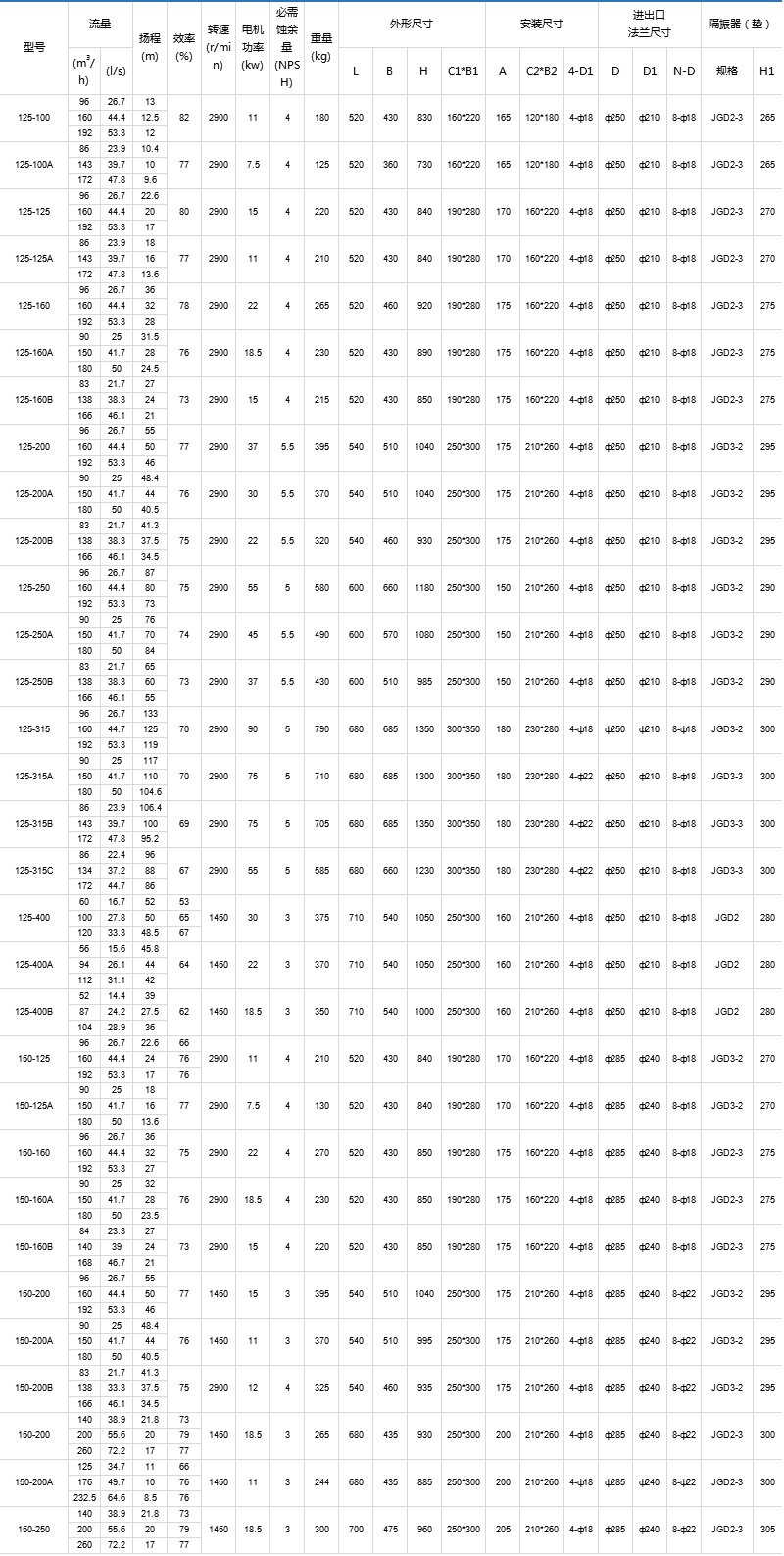

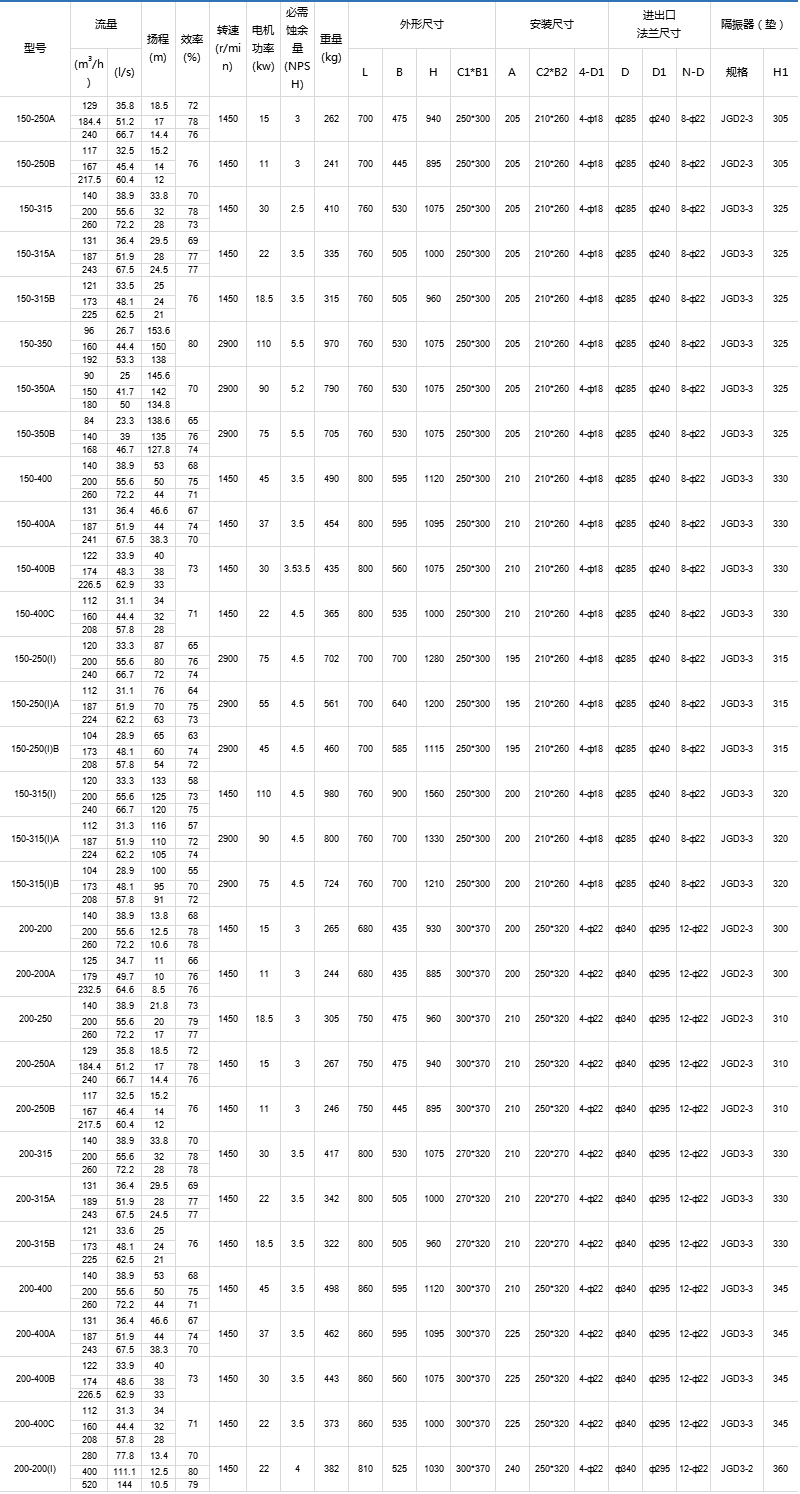

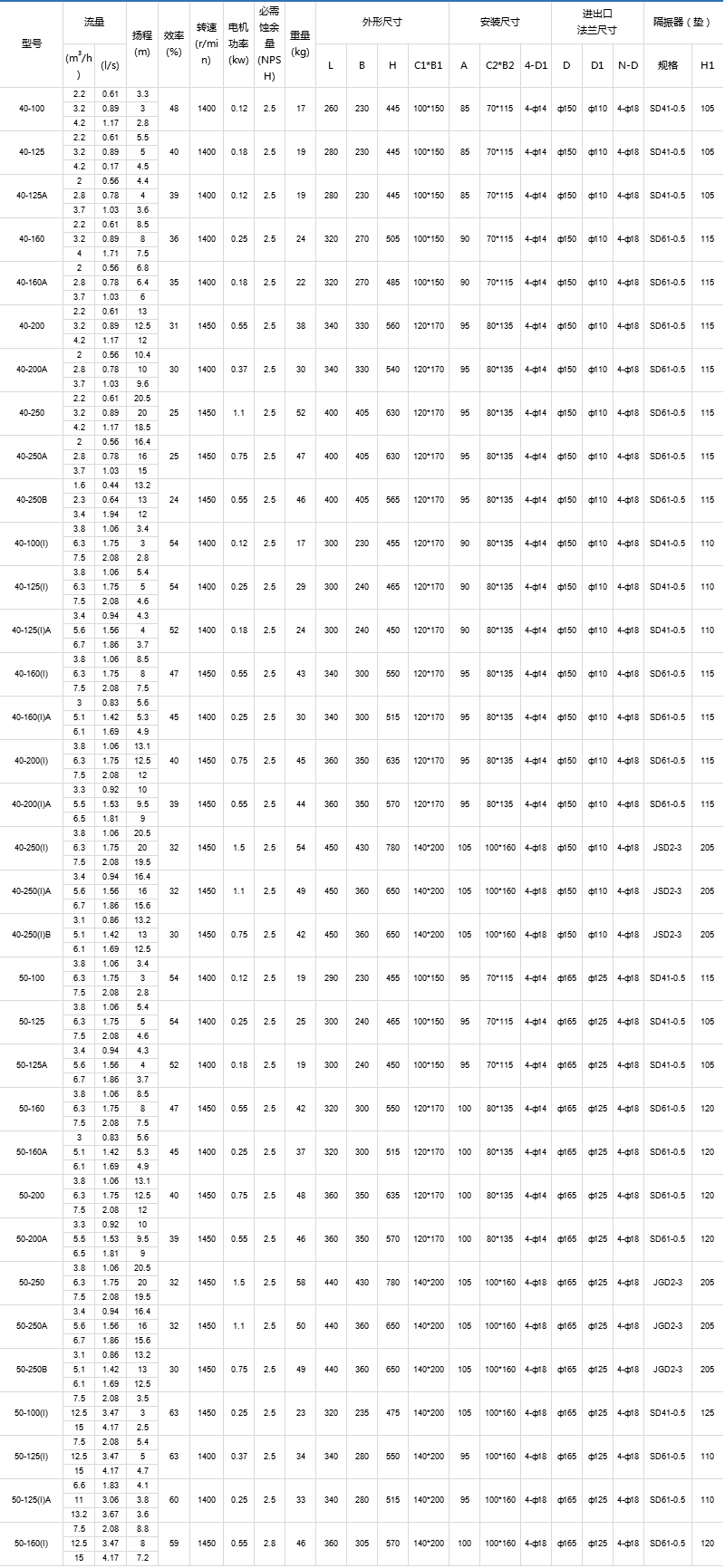

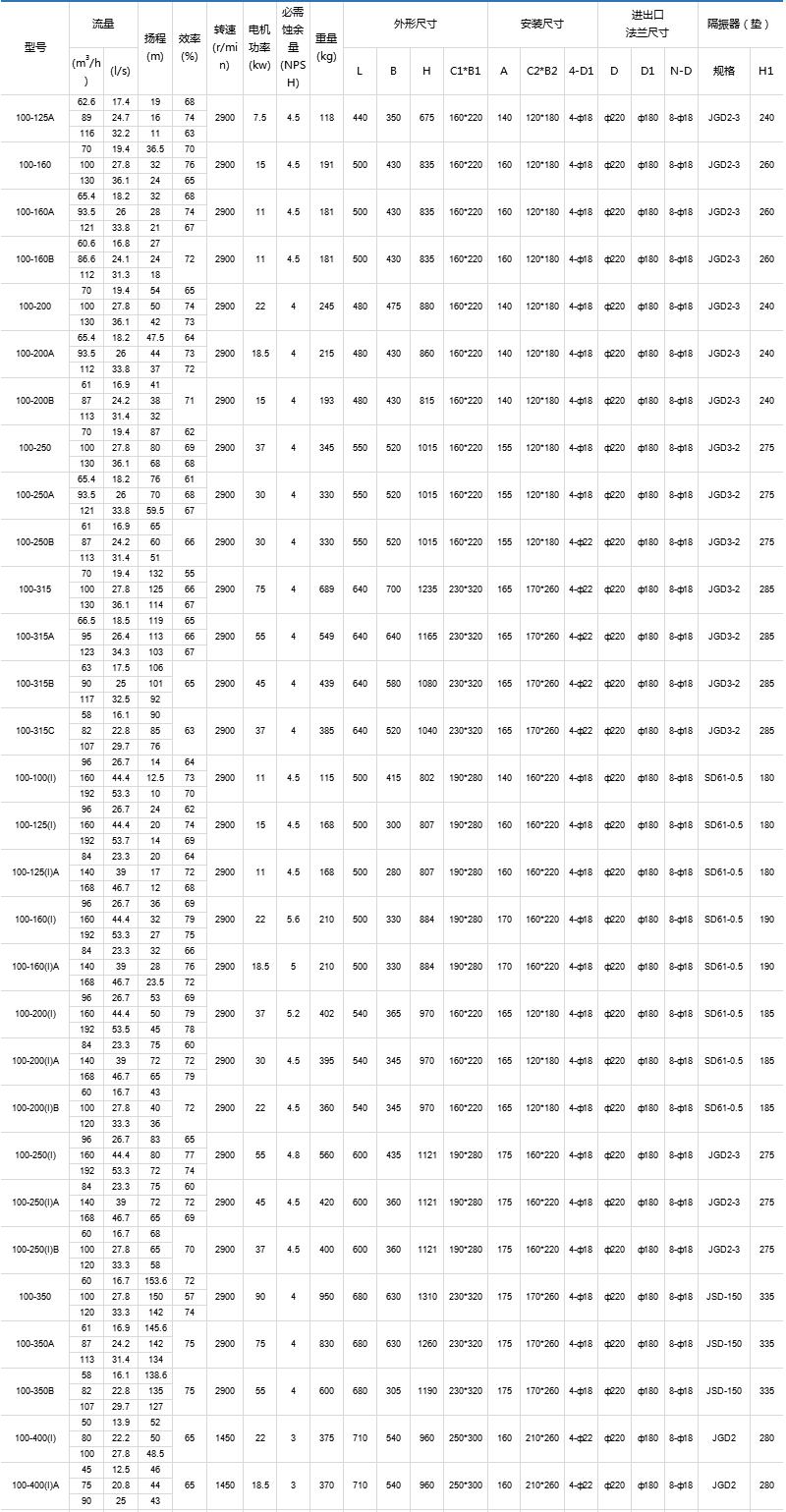

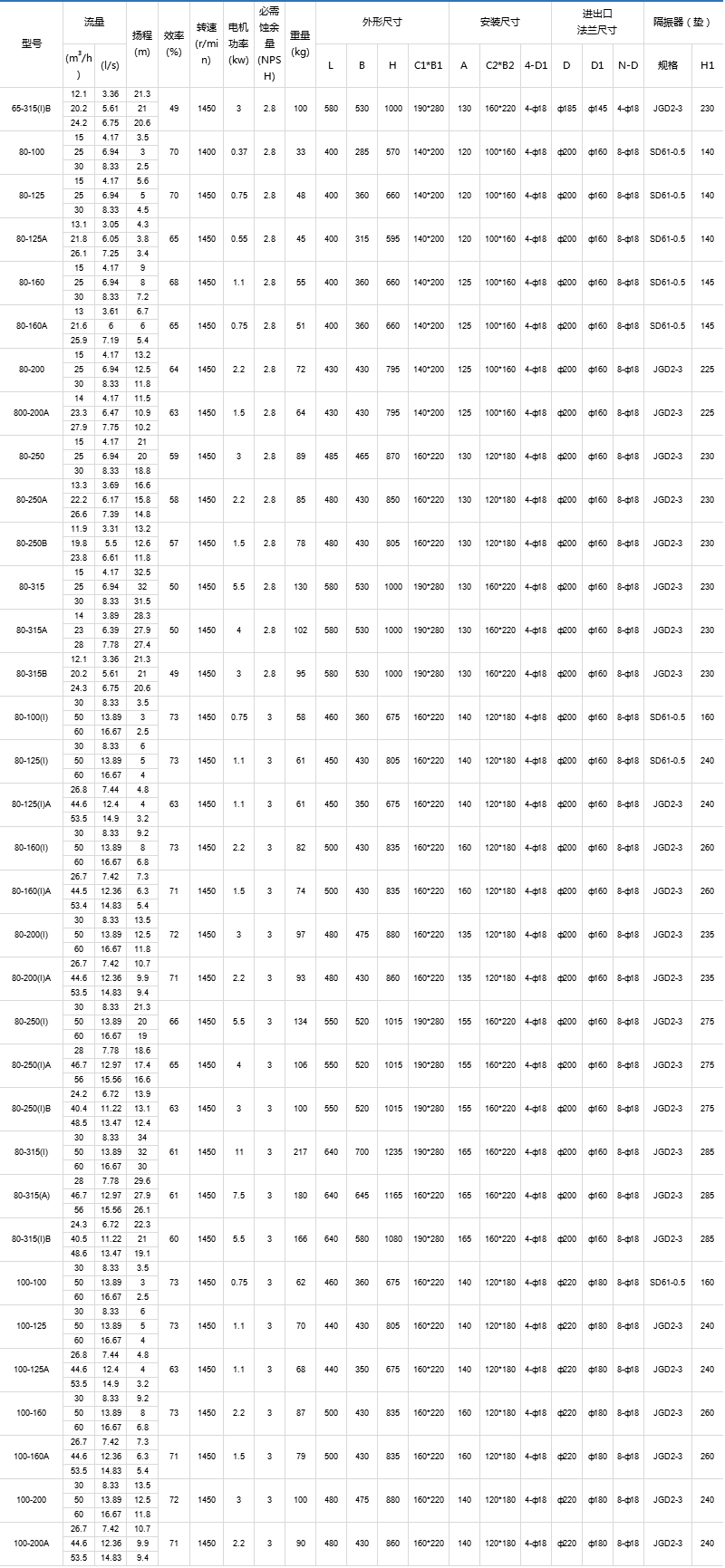

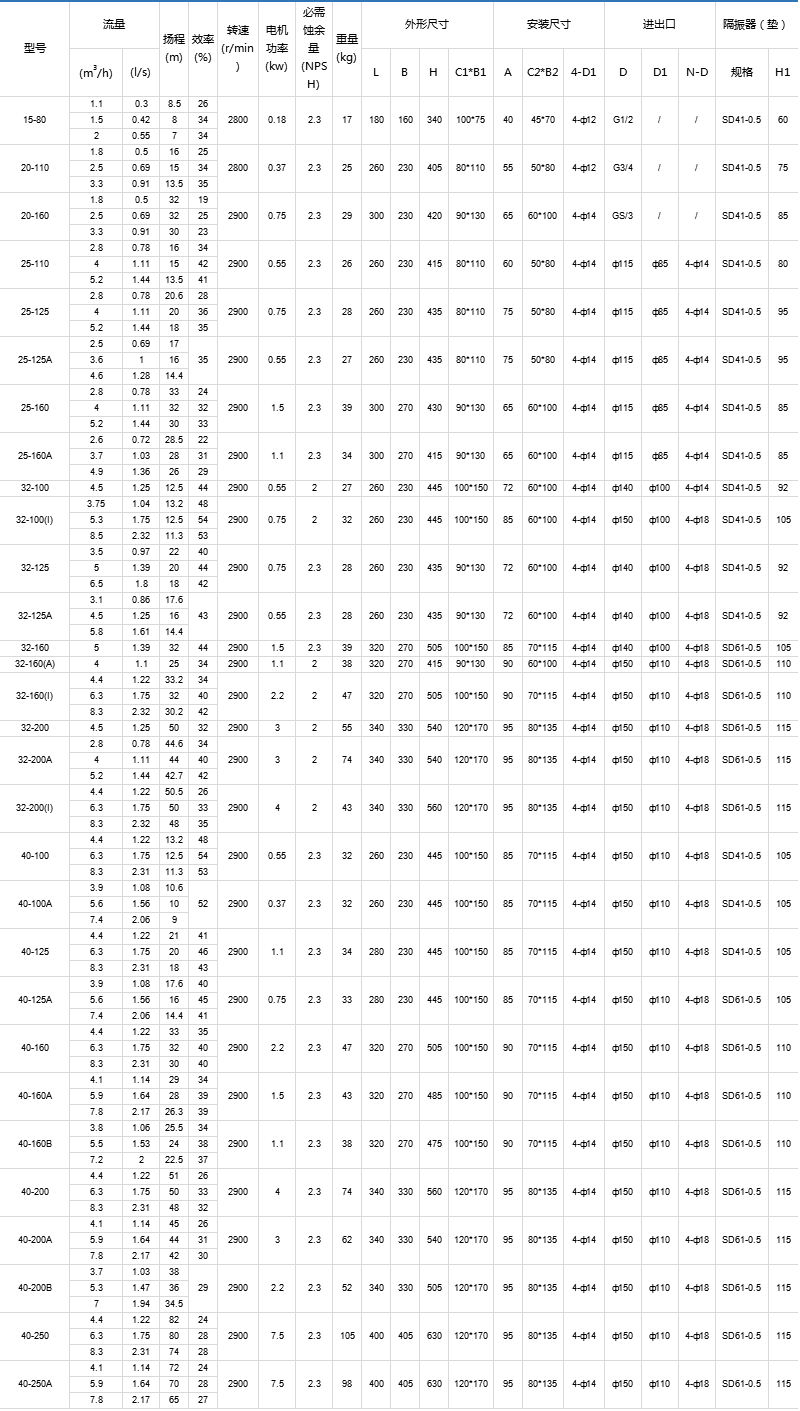

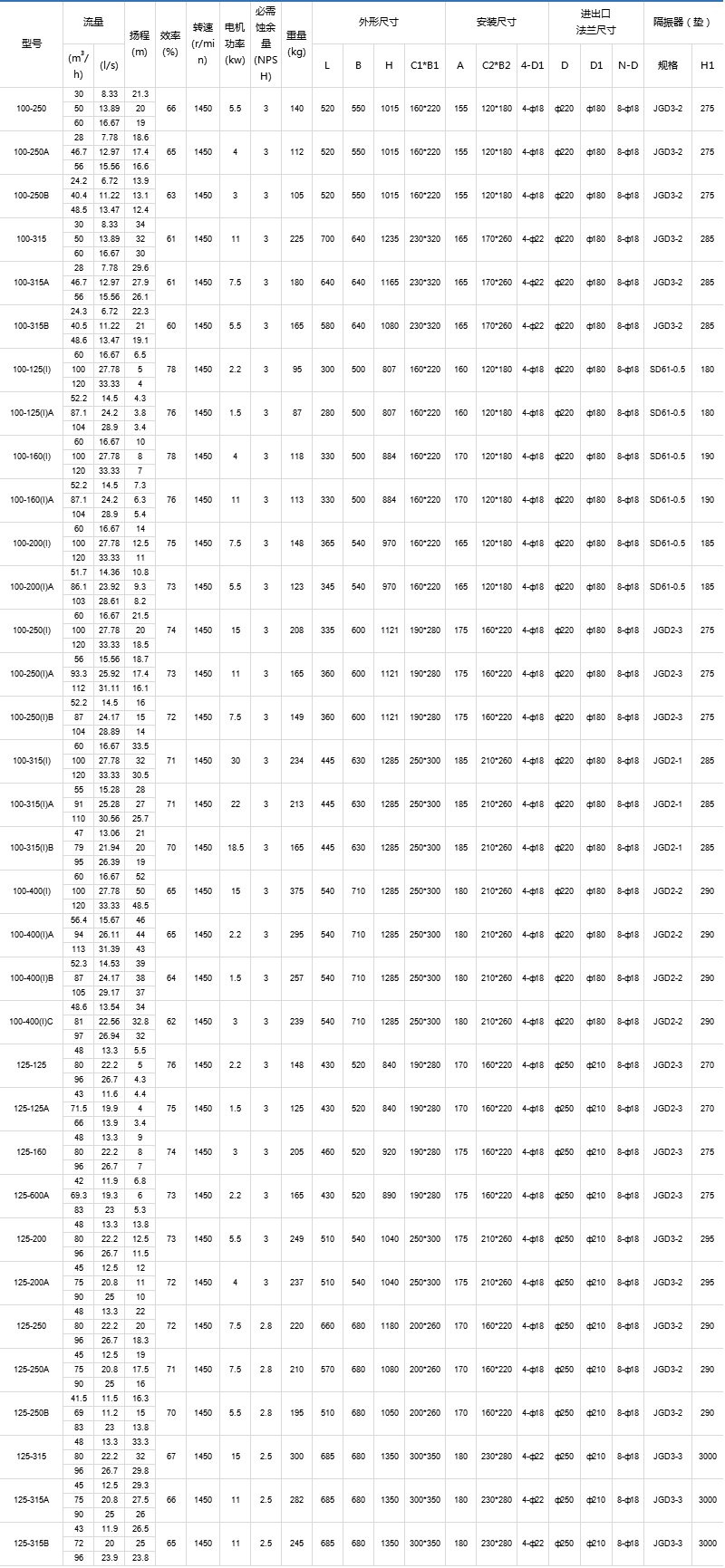

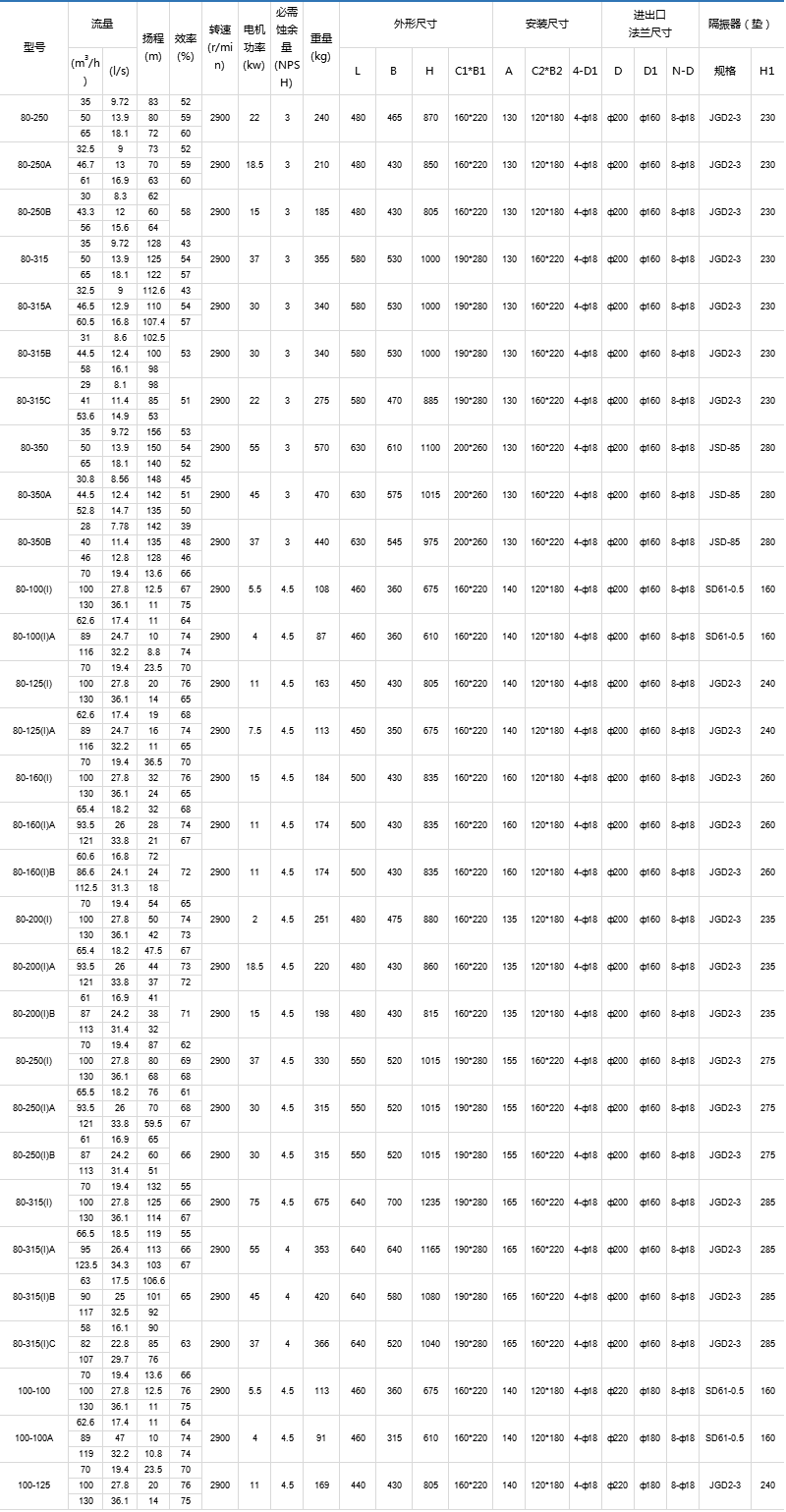

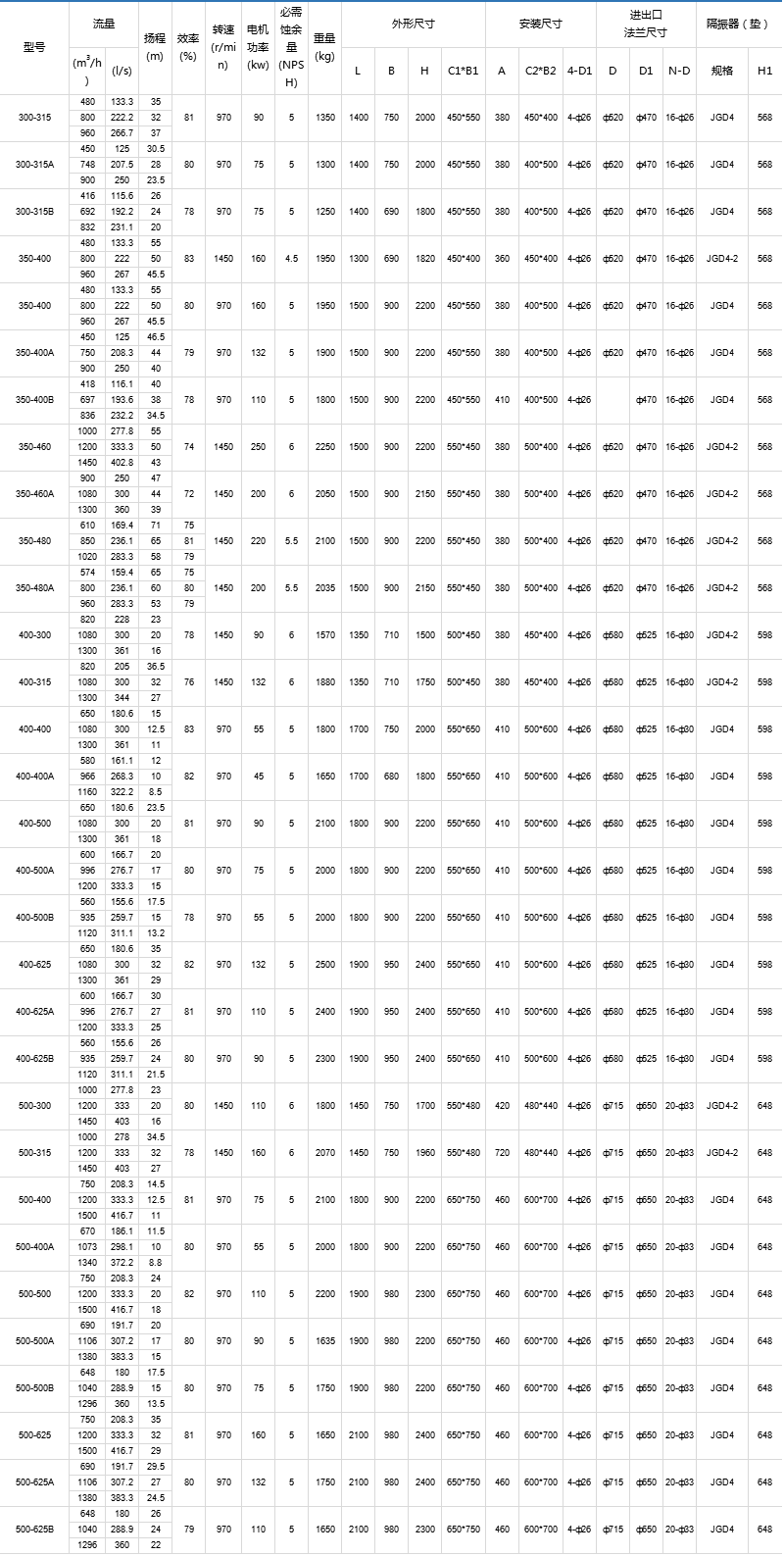

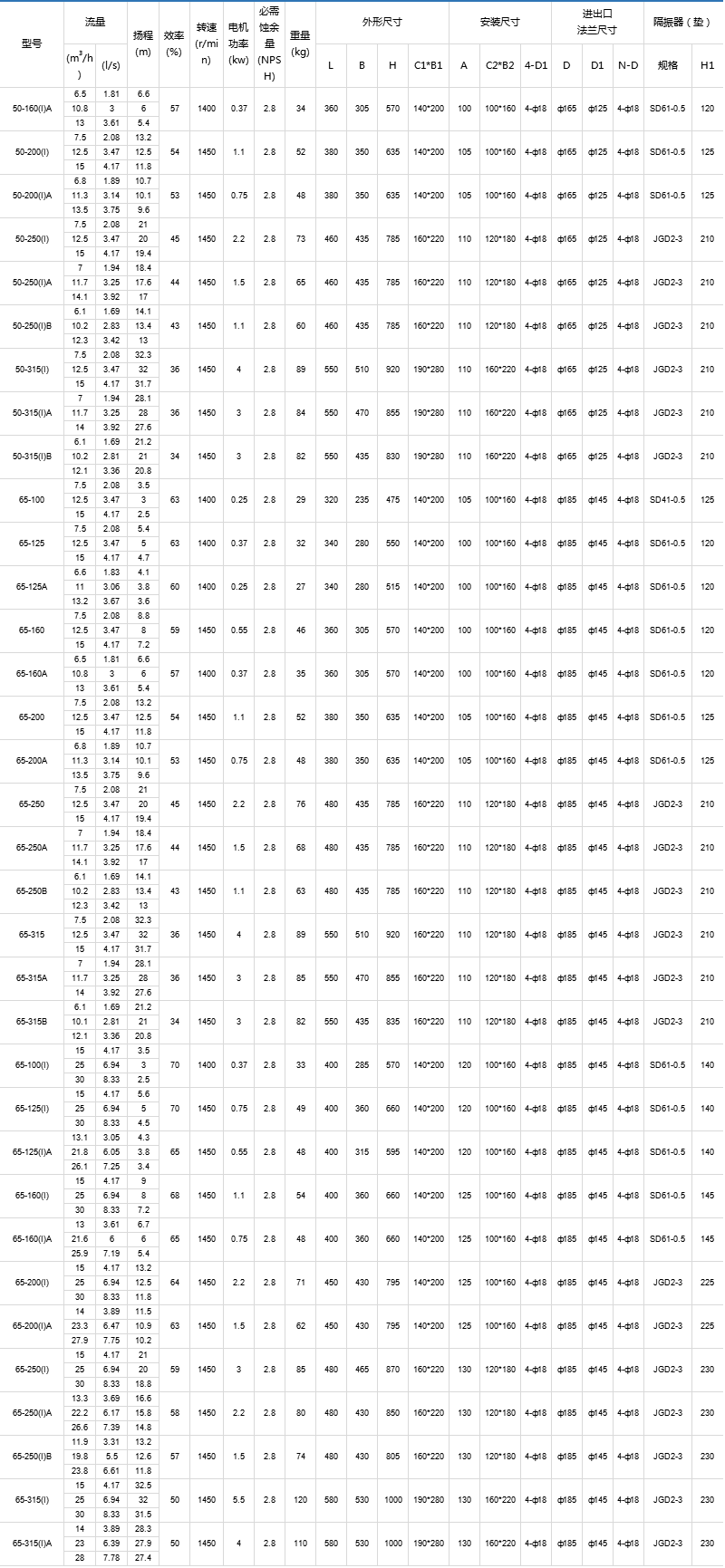

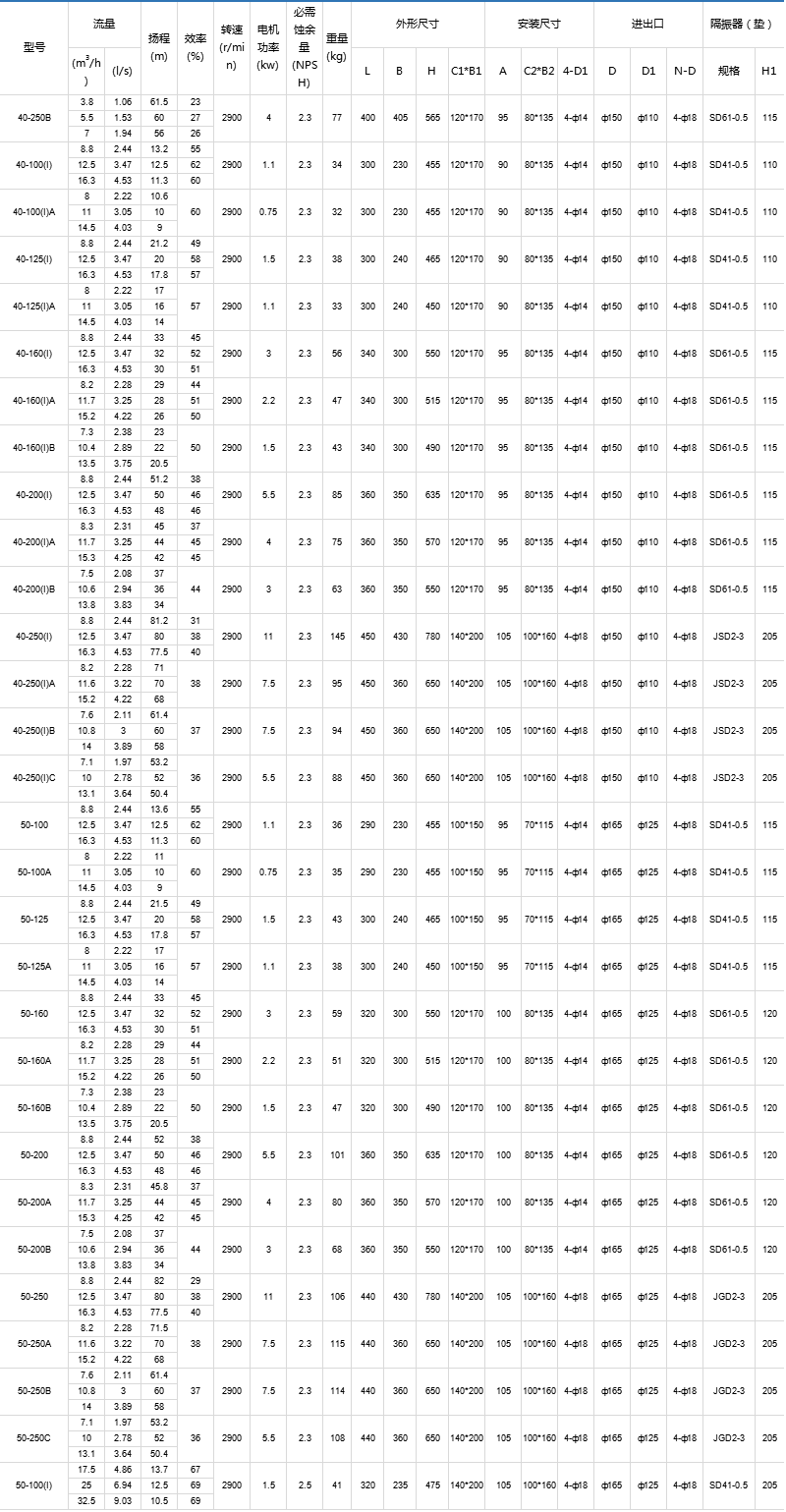

性能参数与安装尺寸表
